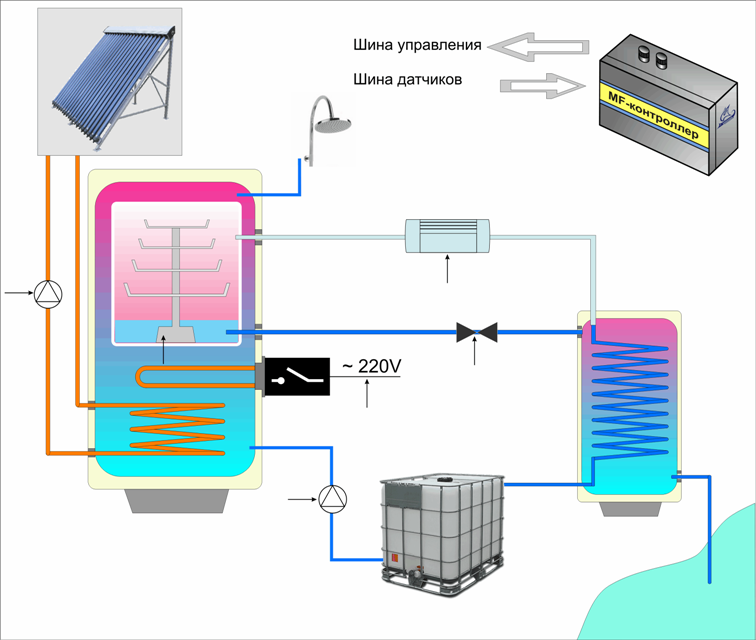

Специалисты НТЦ «Арго» разработали и запатентовали инновационную технологию бытового опреснения морской воды, которой так богат полуостров Крым. Опреснительная установка имеет
несколько модификаций по уровню производительности и идеально подходит для локального применения. С ростом производительности уменьшается удельная стоимость продукта. Для нагрева воды в опреснителе может использоваться схема с солнечными коллекторами. Благо, в Крыму ресурса по инсоляции предостаточно и он не зависит ни от геополитической обстановки ни от санкций. Стоит отметить, что побочным продуктом работы опреснителя является горячая вода, которую можно использовать в системе ГВС.
Основные характеристики системы (одна из модификаций):
Производительность: 50-70 л/час;
Потребление э/э: ~2500 Вт при старте (без солнечных коллекторов), ~800 Вт в рабочем режиме;
Возможность нагрева воды от солнечных коллекторов;
Возможность подключения ГВС: есть;
Cрок окупаемости ~ 1 год.
НТЦ Арго ищет заинтересованные организации (мини-отели, гостиницы на берегу
моря) для всестороннего анализа работы установки в реальных условиях, а так же производственную базу для выпуска запатентованного опреснителя.

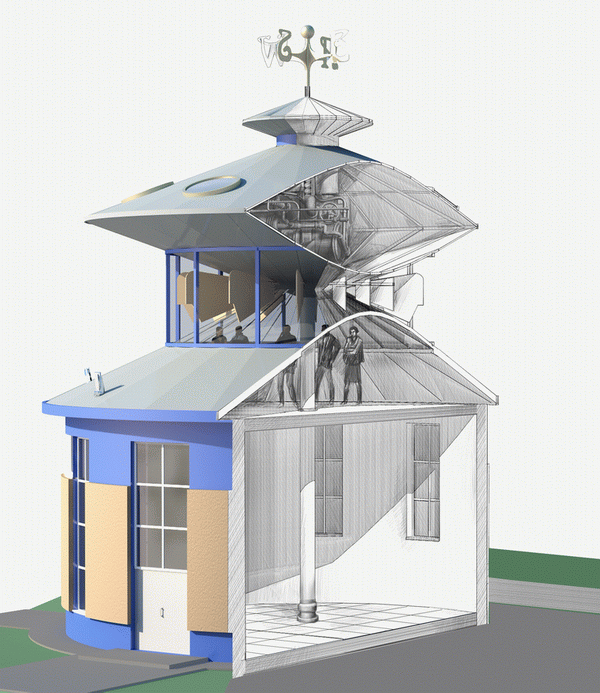

Среди последних тем разработок «АРГО» - Автоматизированный архитектурно-тектонический ветряк. Предлагаемое решение не носит универсального характера, но должно занять нишу при создании здания с нулевым энергопотреблением.
Это сложная многосвязная задача, где из всего комплекса проблем выделена одна – создание и исследование ветрогенератора с вертикальным валом, встроенным в энергоэффективное здание. При этом решение смежных задач – накопление энергии, регулировка мощности генератора и другие вопросы решаются в жесткой зависимости от конечной задачи – построение дома с нулевым энергопотреблением. Выбранное под строительство объекта место представляет собой высокий правый берег реки «Шахматка» непосредственно перед плотиной. По длительным наблюдениям со стороны реки почти постоянно дуют ветры. Ориентировочная скорость от 3 – 5 м\сек до 8 – 10 м\сек.
Эффективное решение коммерческой задачи связано с решением следующих научно-технических проблем:
· Разработка эффективной аэродинамической конструкции.
Принципиальное конструктивное решение есть. Получен патент на изобретение «Автоматизированный архитектурно-тектонический ветряк» № 2520779. Планируется провести аэродинамические испытания с целью выбора оптимальных параметров конструкции;
· эффективная защита от ураганных ветров;
· Проработано два альтернативных решения. Первое – на базе экрана, второе – по принципу полууправляемого флюгирования;
· Коммерчески оправданные методы накопления энергии;
· Энергоэффективные методы рекуперации и съема энергии;
· Энергоэффективные преобразования различных видов энергии основаны на принципах, учитывающих функциональное назначение здания с использованием реверсивных тепловых насосов;
· Балансировка массивного динамически неуравновешенного ротора.
Динамические ветровые нагрузки могут приводить к резонансным явлениям в механических конструкциях. Это, в свою очередь, может приводить к неприятным низкочастотным вибрациям. Поэтому задача борьбы с паразитными вибрациями распадается на две подзадачи: балансировка динамически неуравновешенного ротора и расчет параметров механической конструкции с целью смещения резонансов из области флуктуации механического аэродинамического воздействия. В первом приближении предполагается создать линейную пространственную модель с сосредоточенными параметрами. Балансировка предполагается выполнять в динамическом режиме при помощи свободно перемещающихся грузов.
Ожидаемые эффекты от применения созданной в результате реализации проекта продукции:
- Снижение зависимости от энергоотпускающих организаций;
- Повышение инвестиционной привлекательности проекта «деревня Арго».
- Коммерциализация продукта.
|
Условия применения.
Квантовый погодозависимый теплорегулятор (далее теплорегулятор) предназначен для оптимизации теплопотребления в многоквартирных домах, общественных и промышленных зданиях. Наибольшая эффективность достигается в
|
Пример работы (сезон 2016-2017)
|
1. Экономическая целесообразность.
Непременным условием применения теплорегулятора является наличие перетопов. Очень часто перетопы возникают при колебаниях температуры окружающего воздуха от морозов до небольших минусовых отметок. Это связано с особенностями центрального теплоснабжения. Естественно, что чем больше будут перетопы, тем большую экономию принесёт установка теплорегулятора. Для промышленных и общественных зданий экономический эффект может быть увеличен за счет снижения температуры в помещениях в нерабочее время.
2. Техническая реализация.
Принцип работы теплорегулятора достаточно прост и заключается в дискретном (квантами) регулировании потока теплоносителя. Запатентованная конструкция регулятора исключает гидроудары в системе. Модуляция производится по алгоритму, заложенному в специализированный контроллер на основании данных, получаемых с датчиков температуры теплоносителя и наружного воздуха. Отсечка теплоносителя производится простым и надежным электромагнитным клапаном. Предусмотрена работа с классическими 2, 3-х ходовыми клапанами и дополнительными циркуляционными насосами. Особенность технического решения при работе с отсечным клапаном в том, что при обесточивании (выходе из строя) устройства система теплоснабжения переводится на работу в штатном (без регулирования) режиме. Т.е. исключается «разморозка» здания при нештатных ситуациях. Установка теплотехнической части комплекса так же не является сложной операцией. При этом следует отметить, что для установки исполнительного механизма требуется наличие прямого отрезка подающей трубы около 500 мм.
Дополнительно теплорегулятор может быть укомплектован каналообразующим модулем (модулями) и набором прикладного программного обеспечения для удаленного конфигурирования устройства и мониторинга работы. Также в целях телеметрии имеется возможность подключения к контроллеру домовых приборов учета электроэнергии, тепла, воды, газа.
Дополнительные отличия предлагаемого решения от конкурирующих:
- Высокая экономическая эффективность за счет низкой стоимости оборудования, монтажа и владения. Окупаемость проекта нередко составляет один отопительный сезон.
- Принцип работы обеспечивает оптимальный гидравлический режим. Т.е. отсутствуют режимы допускающие «опрокидывание» элеватора.
- Небольшие габариты изделия позволяют разместить его практически в любом тепловом узле.
Если не учитывать командировочные расходы, то стоимость реализации проекта находится в диапазоне 140 — 250 тысяч рублей. На нашем сайте присутствует on-line калькулятор, позволяющий ориентировочно оценить стоимость проекта и срок его окупаемости. В помощь проектировщикам приведена проектная документация одного из решений.
3. Интеллектуальная собственность.
Данная разработка защищена патентом РФ № 2509335 от 10.03.2014г.
|

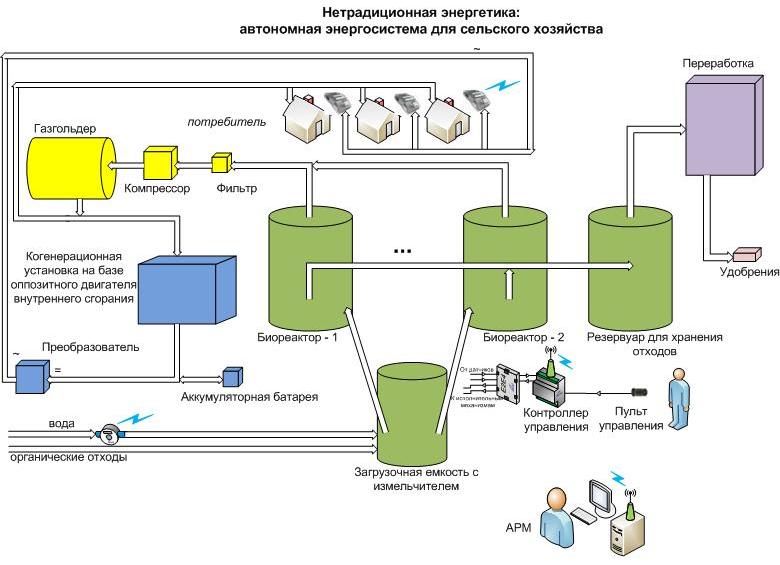

Установка для производства биогаза
Одним из перспективных направлений, реализуемых в рамках проекта «Деревня добрых соседей» является запуск биогазовой установки, который запланирован на 3-й квартал 2017 года.
В настоящее время технологии переработки биологического сырья нашли широкое применение для решения проблемы утилизации органических отходов, уменьшения загрязнения окружающей среды, а также получения альтернативного источника энергии. Биогаз, образующийся в специальных реакторах-ферментаторах, является естественным продуктом распада, возникающим в процессе анаэробного сбраживания органических веществ, и по своим характеристикам и эффективности не уступает природному газу. В качестве сырья для производства биогаза могут быть использованы отходы животноводческих ферм и птицефабрик. Кроме биогаза в биоректорах получают органическое удобрение, которое используется в полевом севообороте, тепличном хозяйстве, либо в качестве экспортного продукта.
Техническая характеристика биогазовой установки
Показатели
|
Технические данные
|
Объем биореактора, м3
|
5
|
10
|
25
|
50
|
100
|
200
|
400
|
Суточная загрузка, т
|
1
|
2
|
5
|
10
|
20
|
40
|
80
|
Выход удобрений в сутки, т
|
1
|
2
|
5
|
10
|
20
|
40
|
80
|
Выход биогаза в сутки, м3
|
20
|
40
|
100
|
200
|
400
|
800
|
1600
|
Эквивалентная тепловая мощность по биогазу, кВт
|
5
|
10
|
25
|
40
|
100
|
200
|
400
|
Потенциальная электрическая мощность, кВт
|
1,7
|
3,4
|
7,5
|
15
|
35
|
70
|
150
|
Режим работы
|
Автоматический
|
Развитие биогазовых технологий в комплексе с когенерационными установками позволит:
· утилизировать и перерабатывать органические отходы;
· на вновь строящихся объектах исключить огромные затраты на технологическое подключение к централизованным сетям;
· обеспечить электро- и теплоснабжение собственного производства;
· получить экологичный энергоноситель и снизить антропогенную нагрузку на экосистему;
· увеличить прибыль за счет снижения затрат на покупку тепловой и электрической энергии;
· получить экологичное органическое удобрение и экологически чистую продукцию растениеводства и животноводства.
В
настоящее время уточняются параметры технологического процесса с целью
оптимизации выхода газа. Основная цель пилотного проекта – за счет
максимального использования отечественного оборудования значительно снизить
удельную стоимость комплекса и выйти на рентабельность для ниши «фермерские
хозяйства».
